Toote ülevaade

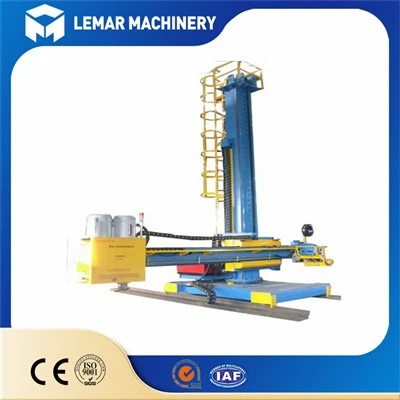

CNC keevitusmanipulaatoron -täpse arvjuhtimisega automaatne keevitusseade, mis on spetsiaalselt loodud katelde, surveanumate, mahutite ja silindriliste toorikute piki- ja ümbermõõduga keevitamiseks.
Erinevalt tavalistest manuaalsetest manipulaatoritest kasutab see CNC-mudel täielikku digitaalset programmeerimisjuhtimist, teostades täpset fikseeritud{0}}punktkeevitust, automaatset õmbluste jälgimist ja pideva-kiirusega keevitustööd.
See saab suurepäraselt ühendada keevitusrotaatorite ja positsioneerijatega, et moodustada täisautomaatne CNC-keevitustootmisliin, mis parandab oluliselt keevitamise täpsust ja partii tootmise järjepidevust.
Tehnilised parameetrid
|
Parameeter |
Spetsifikatsioon |
|---|---|
|
Juhtimissüsteem |
Täielik CNC programmeeritav digitaaljuhtimine |
|
Poomi efektiivne insult |
2000–5000 mm (kohandatav) |
|
Kolonni tõstekäik |
2000–4000 mm (kohandatav) |
|
Keevituskiirus |
0,1–1,2 m/min astmeteta reguleeritav |
|
Positsioneerimise täpsus |
Kõrge täpsusega ±0,1 mm/m |
|
Sõidurežiim |
Servo mootor + täpne reduktor ajam |
|
Kontrollimeetod |
CNC puutetundliku ekraani programmeerimine + käsitsi juhtimine |
|
Toetavad seadmed |
Keevitusrotaator, keevitusasendiregulaator, keevitusautomaat |
|
Tööpinge |
380V/50Hz (kohandatav 415V/480V/60Hz) |
|
Rakendus toorik |
Boiler, surveanum, soojusvaheti, akumulatsioonipaak, terassilinder |
Põhifunktsioonid
Arukas CNC programmeerimine
Üks-peamine programmi tagasikutsumine, mis sobib standardiseeritud masstootmiseks.
Ultra{0}}stabiilne töö
Servo sünkroonajam, ei värina ega keevitushälvet.
Tööjõukulude kokkuhoid
Mehitamata automaatne keevitamine vähendab käsitsi vigu
Tugev sobitamisvõime
Paindlik kombinatsioon erinevate keevitamise abiseadmetega.
Tööstuslik vastupidavus
Tugev{0}}konstruktsioon toetab pikka-aega pidevat tööd.
Lai ühilduvus
Sobib SAW, MIG, TIG automaatsetele keevitusmasinatele ja tavapärastele rahvusvahelistele keevitussüsteemidele
Paigaldamise ja kasutuselevõtu etapid
1.Kinnitage samba alus ja tasandage kogu masin vertikaalse stabiilsuse tagamiseks
2. Ühendage toiteallikas ja CNC-juhtimissüsteem, silumispuuteekraan ja servosüsteem
3. Seadke keevitusparameetrid ja programmeerige keevitusrada vastavalt tooriku suurusele
3. Täitke koormuseta-katse ja keevitusseadmetega ühenduse silumine
4. Viige läbi proovikeevituskatse ja kohandage parameetreid ametlikuks partii tootmiseks
Rakenduse ulatus ja juhtumid
Surveanum ja boiler: CNC täppiskeevitus katla ja surveanuma õmblustele, vastab tööstuslikele keevitusstandarditele.
Soojusvaheti ja keskkonnakaitseseadmed: stabiilne servotöö vähendab deformatsiooni -silindrite ülitäpse keevitamise jaoks.
Tugev sobitamisvõime: Paindlik kombinatsioon erinevate keevitamise abiseadmetega.
Tööstuslik vastupidavus: raske{0}}struktuur toetab pikka-ajalist pidevat tööd.
Tööpõhimõte
SeeCNC keevitus manipulaatorvõtab vastu digitaalse programmeerimise ja servojuhtimissüsteemi. Seadistage keevituskiirus ja -trass CNC puuteekraani kaudu, põleti töötab pidevalt programmeeritud radadel.
Tehke koostööd pöörlevate keevitusseadmetega, et viia lõpule täpne ümmargune ja pikisuunaline keevitamine, millel on stabiilne keevisõmblus ja kõrge läbilaskevõime.
Toote pakend
Ettevõtte sertifikaat
Klientide tagasiside
Korduma kippuvad küsimused
K: CNC vs tavaline manipulaator?
+
-
V: CNC-tüüp toetab programmeeritavat rööbastee ja täpset positsioneerimist suurema täpsusega standardiseeritud partii keevitamiseks.
K: Toetage seadmete ühendamist?
+
-
V: Jah, täielikult sünkroonne ühendus keevitusrotaatorite ja positsioneerijatega.
K: Kas toetate suuruse kohandamist?
+
-
V: Kõiki lööke ja suurusi saab kohandada vastavalt nõudmistele.
K: Kas sobitada imporditud keevitajad?
+
-
V: Ühildub ESAB-i, Lincolni, Froniuse ja tavapäraste keevitussüsteemidega.
K: keevitamise täpsus?
+
-
V: ±0,1 mm/m kõrge täpsus, vastab kõrgetele -standardsetele anumakeevitusnõuetele.
