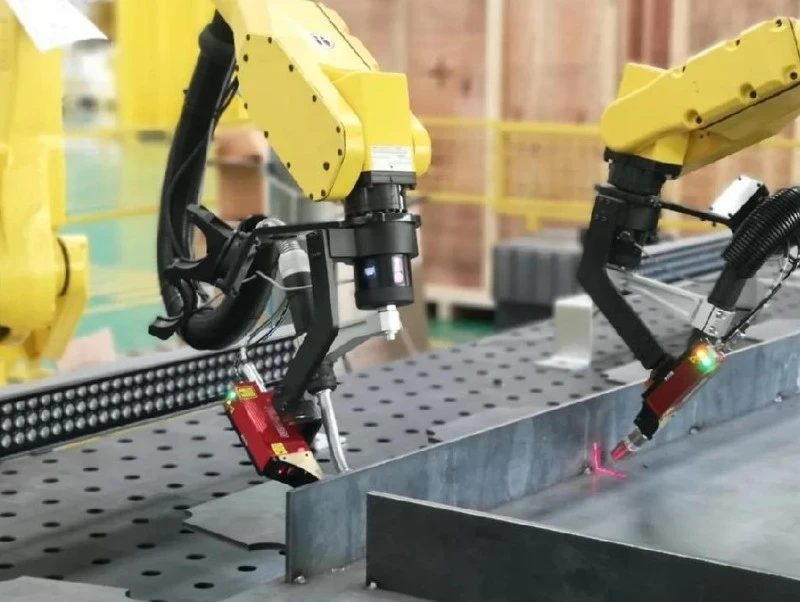

Keevituslaud robotkeevituslahenduse jaoks

1. Kõrge täpsusega-lauaplaat:
◦ Materjal ja struktuur: tavaliselt valmistatud raskest malmist,{0}}kõrge kõvadusega terasest või alumiiniumisulamist, et tagada ülikõrge jäikus, tasapinnalisus ja stabiilsus, et hoida vastu keevitamise termilisele deformatsioonile ja roboti liikumisest tingitud vibratsioonile.
◦ Positsioneerimissüsteem (südamik): lauaplaat on kaetud korrapäraselt paigutatud standardsete positsioneerimisavadega (nt D28, D16 imperiaalsed või meetermõõdustikused avad). Need augud on peentöödeldud ülikõrge aukude vahekauguse täpsusega (tavaliselt ±0,05 mm piires) ja need on kõigi kinnitusdetailide positsioneerimise võrdlusaluseks.
2. Modulaarne kinnitussüsteem:
◦ See on robotkeevituslahenduse keevituslaua kõige väärtuslikum osa. Lauaplaadi positsioneerimisavade abil saab kiiresti paigaldada, kombineerida ja lahti võtta erinevaid standardiseeritud kinnitusdetailide, näiteks:
■ Sadulid/pressid: vajutage töödeldavat detaili erinevatest suundadest.
■ Plokkide/tihvtide positsioneerimine: määrake tooriku täpne asukoht.
■ Tugiplokid/nurkrauad: Toetage töödeldavat detaili deformatsiooni vältimiseks.
■ V-plokid: kasutatakse silindriliste toorikute kinnitamiseks.
◦ Eelised: Tootmise muutmisel tuleb välja vahetada või ümber paigutada ainult kinnitusdetailid, ilma kogu tööriistu ümber tegemata, mis lühendab oluliselt ettevalmistusaega.

3. Süsteemi integreerimise liides:
◦ Pneumaatilised/elektrilised kiirpistiku{0}}liidesed: robotkeevituslahenduse keevituslaud integreerib õhuahelad ja vooluahelad, et pakkuda pneumaatiliste kinnitusdetailide ja andurite jaoks toidet ja signaale.
◦ Side robotitega: selle saab ühendada roboti juhtimissüsteemiga, et teostada kinnituste automaatset kinnitamist/vabastamist või edastada töödeldava detaili{0}}paigasignaale.
◦ Turvalukustus: integreerib tööohutuse tagamiseks ukse turvalukud, hädaseiskamisnupud jne.
4. Suitsu väljalaske- ja ohutuskaalutlused:
◦ Platvormi alumine osa on sageli kujundatud õõneskonstruktsioonina või suitsukogumissoonega, mida saab otse ühendada keskse suitsupuhastussüsteemiga, et keevituspunkti lähedalt suitsu kiiresti ära imeda ja töökeskkonda parandada.
◦ Keevitusräbu ja pritsmete puhastamise hõlbustamiseks võib pinda töödelda pritsmevastase-kattega.
