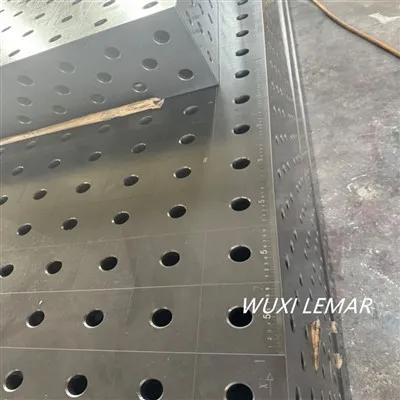

I. Elektroonilise taseme meetod: kiire kohapealne-hindamine (sobib keskmistele kuni suurtele platvormidele)
Sobib igapäevasteks kontrollideks ja kordustestideks kord kvartalis. Lihtne töö, madal hind ja täpsus kuni ±0,005 mm/m.
1. Mõõtmise põhimõte: mõõtke kaldenurka erinevates asendites, kasutades loodi. Arvutage andmete abil punktide suhteline kõrguste erinevus ja seejärel arvutage tasasuse viga (vahemiku meetod).
2. Toimimisprotseduur:
Puhastage laua pind, eemaldades õli, keevitusräbu ja muu prahi.
Asetage punktid võrdsete intervallidega piki "米" (riisi) kujulist rada (kaks diagonaali + neli külgmist keskjoont) (soovitatav samm 200–500 mm).
Asetage tase igasse punkti ja registreerige näit (ühik: jaotused) pärast mulli stabiliseerumist.
Teisenda jaotuste arv kõrguste erinevuseks (nt tundlikkus 0,02 mm/m, samm L=0.3 m, siis iga jaotus vastab 0,006 mm-le).
Arvutage kõigi punktide maksimaalsete ja minimaalsete väärtuste erinevus; see on tasasuse viga.
3. Anomaalia otsuse kriteeriumid
Kui mõõdetud väärtus on > 0,10 mm/1000 mm (täppisaste), hinnatakse seda anomaaliaks; Üksik-hooaja muutus > 0,02 mm/1000 mm näitab aktiivset sisemist pinget, mis nõuab hoiatust.
✅ Soovitatav on kasutada digitaalset elektroonilist loodi, mis toetab automaatset andmete salvestamist ja trendianalüüsi, parandades efektiivsust.
II. Koordinaatide mõõteriista meetod: ülitäpne{1}}kvantitatiivne tuvastamine (sobib aktsepteerimiseks ja kontrollimiseks)
Sobib kõrgete täpsusnõuetega stsenaariumide jaoks, nagu robotkeevitus ja etalonkinnitus enne masstootmist.
1. Mõõtmise põhimõte
Süsteem kogub tabeli mitme punkti koordinaadid, liigutades pliiatsit mööda X-, Y- ja Z-telge. Tarkvara sobib ideaalsele tasapinnale (väikseima ruudu meetod) ja arvutab tegeliku pinna ja ideaalse tasapinna vahelise maksimaalse hälbe.
2. Tegevuspunktid
Süsteemi täpsuse tagamiseks kalibreerige sond enne mõõtmist; Jaotage lauale ühtlaselt vähemalt 50 mõõtepunkti (võrkmeetod); Vältige keskkonna vibratsioonist ja temperatuurikõikumistest tulenevaid häireid; Kasutage andmetöötluseks professionaalset tarkvara (nt PC{1}}DMIS).
3. Ebanormaalsuse hindamise kriteeriumid
Tasasus=Maksimaalne positiivne hälve - Maksimaalne negatiivne kõrvalekalle; Kõik kõrvalekalded, mis ületavad tehase standardeid (nt täpsusaste > 0,10 mm/1000 mm), loetakse ebanormaalseks; Võib luua 3D-topograafilise kaardi, mis kuvab visuaalselt väljaulatuvad, nõgusad või moonutatud alad.
📌 Eelised: tuvastab täpselt deformatsiooniasendid, pakkudes andmetuge järgnevateks remonditöödeks.
III. Laserinterferomeetri meetod: üli-kõrge täpsusega mittekontaktne-kontroll (sobib suure täpsusega-platvormi aktsepteerimiseks)
Sobib ülitäpsetele{0}}platvormidele, mille tasasuse nõuded on alla 0,05 mm/1000 mm või sellega võrdsed, näiteks lennundus- ja täppisvormide töölauad.
1. Mõõtmise põhimõte
Kasutades optilise tasapinna tööpinda ideaalse tasapinnalise võrdlusalusena, valgustab laserkiir mõõdetud pinda, moodustades interferentsiribad. Narmaste kõverus peegeldab tasasuse viga; iga suletud ääris tähistab kõrguste erinevust λ/2 (ligikaudu 0,3 μm valge valguse all).
2. Tööprotseduurid
Asetage optiline seade õrnalt puhastatud lauale;
Lülitage laserinterferomeeter sisse ja reguleerige optilise tee joondust;
Jälgige interferentsipilti ja analüüsige narmaste kuju ja arvu;
Kui narmad on kõverad suletud ahelateks, on tasasuse viga=interferentsi narmaste arv × λ/2.
3. Anomaalia otsus
Kui interferentsi ääred on ilmselgelt kõverad või suletud, näitab see lokaalse kumeruse/nõgususe olemasolu;
Kui narmad liiguvad keskelt servale → pind on kumer; muidu on see nõgus;
Vea väärtus, mis ületab 0,05 mm/1000 mm, loetakse tolerantsist väljapoole.
⚠️ Märkus: kehtib ainult väikeste tasaste pindade puhul (tavaliselt<500mm). Large-area inspections need to be performed in segments.
